LiFePO4 BMS: Kā izvēlēties pareizo akumulatora pārvaldības sistēmu savam akumulatoram
Nepareiza akumulatora vadības sistēmas (BMS) izvēle ir viens no biežākajiem LiFePO4 akumulatoru bloku priekšlaicīgas atteices cēloņiem un viena no problēmām, no kuras visvieglāk izvairīties. Šajā rokasgrāmatā ir sniegta detalizēta informācija par LiFePO4 akumulatora vadības sistēmas darbību, kuras specifikācijas ir svarīgas jūsu lietojumam un kā izvairīties no uzstādīšanas kļūdām, kuru dēļ mēs saņemam visvairāk atbalsta pieprasījumu.
Par LiFePO4 BMS
LiFePO4 BMS (akumulatora pārvaldības sistēma) ir elektroniskās smadzenes starp akumulatora elementiem un pārējo sistēmu. Tā veic trīs lietas:
- Uzrauga katru šūnu atsevišķi — reāllaikā izsekojot spriegumam, temperatūrai un uzlādes stāvoklim.
- Aizsargā akumulatoru — pārtrauc uzlādi vai izlādi brīdī, kad elements pārsniedz tā drošās darbības logu.
- Balansē šūnas — izlīdzina uzlādes līmeni visās akumulatora šūnās, lai vājākā šūna nekaitētu visai sistēmai.
Bez akumulatora vadības sistēmas (BMS) atsevišķas baterijas laika gaitā attālinās viena no otras. Baterijas elements, kas uzlādējas visātrāk, vispirms sasniegs pārsprieguma robežu un ierobežos visas baterijas izmantojamo ietilpību. Baterijas elements, kas izlādējas visātrāk, nokritīsies zem drošās robežvērtības un paātrināti novecos. Pareizi konfigurēta BMS novērš abus šos faktorus.
LiFePO4 BMS: Kā izvēlēties pareizoAkumulatora pārvaldības sistēmajūsu pakai
Nepareiza akumulatora vadības sistēmas (BMS) izvēle ir viens no biežākajiem LiFePO4 akumulatoru bloku priekšlaicīgas atteices cēloņiem un viena no problēmām, no kuras visvieglāk izvairīties. Šajā rokasgrāmatā ir sniegta detalizēta informācija par LiFePO4 akumulatora vadības sistēmas darbību, kuras specifikācijas ir svarīgas jūsu lietojumam un kā izvairīties no uzstādīšanas kļūdām, kuru dēļ mēs saņemam visvairāk atbalsta pieprasījumu.
Galvenās aizsardzības funkcijas — ko katra no tām dara
Katrs uzticams LiFePO4 BMS standarta komplektācijā ietver šos sešus aizsardzības slāņus. Ja jūsu vērtējamajai BMS trūkst kāda no tiem, pārejiet pie tālāk minētā.
| Aizsardzība | Kas to izraisa | Kāpēc tas ir svarīgi |
| Pārsprieguma aizsardzība (OVP) | Šūnas spriegums uzlādes laikā paaugstinās virs ~3,65 V | Novērš pārlādēšanu, elektrolīta sadalīšanos un kapacitātes samazināšanos |
| Zemsprieguma aizsardzība (UVP) | Šūnas spriegums izlādes laikā nokrītas zem ~2,50 V | Novērš dziļu izlādi, kas izraisa neatgriezeniskus šūnu bojājumus |
| Pārslodzes aizsardzība (OCP) | Izlādes strāva pārsniedz nominālo robežu | Aizsargā lauka tranzistorus, kopnes un šūnu savienotājus no termiskiem bojājumiem |
| Īsslēguma aizsardzība (SCP) | Tiek konstatēts pēkšņs strāvas maksimums (mikrosekundes reakcija) | Izslēdz bloku, pirms nopietna kļūme var izraisīt ugunsgrēku vai ventilācijas rašanos |
| Aizsardzība pret pārkaršanu (OTP) | Šūnas vai MOSFET temperatūra pārsniedz slieksni | Aptur uzlādi vai izlādi, pirms karstums izraisa paātrinātu degradāciju |
| Šūnu līdzsvarošana | Starp šūnām konstatēta sprieguma starpība | Izlīdzina uzlādes stāvokli, lai varētu izmantot visu akumulatora ietilpību |
Piezīme. Precīzas aktivizēšanas robežvērtības (piemēram, 3,65 V OVP) tiek konfigurētas BMS kalibrēšanas laikā un atšķiras atkarībā no modeļa. Vienmēr pārbaudiet pasūtāmā SKU datu lapu.

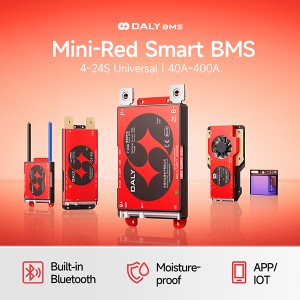

Daly BMS LiFePO4 produktu klāsts — tehniskais pārskats
Daly BMS LiFePO4 saime aptver plašu konfigurāciju klāstu, sākot no kompaktiem 12 V “dari pats” tipa akumulatoriem līdz pat 48 V+ rūpnieciskām un enerģijas uzkrāšanas sistēmām. Galvenie parametri pa modeļu grupām:
| Parametrs | Diapazons / Iespējas | Piezīmes |
| Akumulatora ķīmija | LiFePO4 (LFP) | Specializēta LFP sprieguma kalibrēšana; atsevišķi modeļi litija jonu/LTO akumulatoriem |
| Sērijas šūnu skaits (S) | 4S · 8S · 12S · 16S · 20S · 24S | Aptver 12 V · 24 V · 36 V · 48 V · 60 V · 72 V nominālo spriegumu |
| Nepārtrauktas strāvas vērtējums | 20 A — 200 A (atkarībā no modeļa) | Vienmēr izmēriem jābūt ≥110% no jūsu maksimālās nepārtrauktās slodzes strāvas |
| Balansēšanas metode | Pasīvā balansēšana (standarta) / Aktīvā balansēšana (jaunināšana) | Akumulatoriem virs 100 Ah vai biežai daļējai ciklēšanai/ciklēšanai ieteicama aktīvā balansēšana |
| Komunikācijas saskarne | UART · RS485 · Bluetooth (viedās BMS sistēmas modeļi) | Nepieciešams, ja jūsu invertoram/lādētājam ir nepieciešami reāllaika SOC vai šūnu dati |
| Mājokļu iespējas | Standarta / konformāls pārklājums / IP67 pēc pieprasījuma | Āra, jūras un rūpnieciskai videi ir nepieciešami augstāki IP aizsardzības līmeņi |
| OEM/ODM | Pieejams | Atbalstīta pielāgota programmaparatūra, marķēšana, korpuss un protokolu integrācija |
Lai skatītu konkrēta modeļa datu lapas un aktuālos specifikāciju dokumentus, apmeklējiet vietni dalybms.com vai sazinieties tieši ar mūsu tehnisko komandu.
Kā izvēlēties pareizo LiFePO4 BMS — 5 soļu process
Izpildiet šos piecus soļus secībā. Neatbilstības rodas, izlaižot jebkuru no tiem.
1. darbība. Saskaitiet šūnas virknē (S skaitīšana)
S skaitlis nosaka BMS modeli. Katram LiFePO4 elementam ir nominālais spriegums 3,2 V. Saskaitiet tos:
- 4S = 12,8 V nominālais spriegums → standarta 12 V sistēma
- 8S = 25,6 V nominālais spriegums → standarta 24 V sistēma
- 16S = 51,2 V nominālais spriegums → standarta 48 V sistēma
- 24S = 76,8 V nominālais spriegums → standarta 72 V sistēma
BMS, kam piešķirts nepareizs S skaitlis, vai nu nepareizi nolasīs šūnu spriegumus, vai arī piemēros nepareizus aizsardzības sliekšņus. Šim nolūkam nav cita risinājuma — S skaitlim ir jāsakrīt precīzi.
2. darbība. Nosakiet savu nepārtrauktās strāvas prasību
Saskaitiet visu vienlaicīgi darbināmo slodžu nominālās strāvas. Pielietojiet 10–20 % rezervi pārspriegumam. Izvēlieties nākamo pieejamo BMS strāvas vērtību virs šīs kopsummas. Piemēram: 2000 W invertors 24 V sistēmā pilnas slodzes gadījumā patērē aptuveni 83 A — pareizā minimālā izvēle ir 100 A BMS.
Neveiciet izmēru noteikšanu, ņemot vērā vidējo slodzi. BMS sistēmai ir jātiek galā ar sliktāko vienlaicīgās slodzes gadījumu bez atslēgšanas.
3. solis. Izvēlieties starp pasīvo un aktīvo balansēšanu
Pasīvā balansēšana sadedzina lieko lādiņu augsta SOC elementos, izmantojot rezistoru. Tas darbojas, bet ir lēns un rada siltumu. Aktīvā balansēšana pārnes lādiņu no augsta SOC elementiem uz zema SOC elementiem, izmantojot induktorus vai kondensatorus — ātrāk, energoefektīvāk un labāk lieliem akumulatoriem.
Ja jūsu akumulatora ietilpība pārsniedz 100 Ah, tas bieži tiek daļēji izlādēts (saules enerģijas pielietojumi) vai atrodas slēgtā telpā, kur siltums ir svarīgs, aktīvā balansēšana ir labāks ieguldījums.
4. darbība. Pārbaudiet, kāda komunikācija ir nepieciešama jūsu sistēmai
Ja jūsu invertoram, saules uzlādes kontrolierim vai uzraudzības platformai ir nepieciešami reāllaika akumulatora dati — uzlādes stāvoklis, šūnu spriegums, temperatūra, trauksmes karodziņi —, jums ir nepieciešama BMS ar atbilstošu saskarni. RS485 ir standarts lielākajai daļai 48 V invertoru sistēmu. Bluetooth aptver gan “dari pats”, gan mobilo uzraudzību. Dažiem invertoriem ir nepieciešama CAN kopne vai patentēts protokols. Pirms pasūtīšanas pārliecinieties par saderību.
5. darbība. Pārbaudiet vides novērtējumu
Iekštelpās, sausā kamerā uzstādītai BMS sistēmai nav nepieciešams īpašs korpuss. BMS sistēmai laivā, āra skapī vai dzinēja nodalījumā ir nepieciešams vismaz konformāls pārklājums un ideālā gadījumā IP67 aizsardzības klases korpuss. Mitruma iekļūšana ir visbiežākais BMS atteices cēlonis āra un jūras instalācijās.
Publicēšanas laiks: 2026. gada 8. aprīlis
